Leuchtschnur Installation

Die Leuchtkabel (siehe: EL-Technologie) werden an einem Ende mit dem Treiber / Inverter verbunden. Das andere Ende bleibt elektrisch offen, sollte jedoch unbedingt mit einem Tropfen Sekundenkleber gegen das Eindringen von Feuchtigkeit abgedichtet werden!

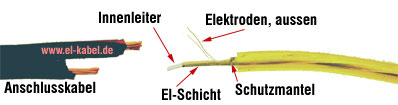

Auf der Kontaktseite wird der äussere Kunststoff-Mantel auf einer Länge von 1 to 1.5 cm mit einer Klinge, Abisolierzange oder dem heissen Lötkolben abgezogen. Vorsicht - die unter dem Mantel liegenden äusseren Elektroden nicht durchtrennen! Die zwei dünnen Drähte der äusseren Elektrode zusammendrehen und beiseite biegen. Der innere Leiter der Leuchtschnur ist mit dem eigentlichen Lumineszenz Material beschichtet. Diese poröse Schicht kann leicht 1 bis 2 mm entfernt werden um den Lötkontakt zu ermöglichen.

Das zweiadrige Anschlusskabel des Treibers versetzt in Stufenform abisolieren, sodass sich die Enden der beiden Adern nicht mehr berühren können.

Jetzt zunächst die kürzere Ader mit dem inneren Leiter dann die längere Ader mit den zwei Drähten der äusseren Elektrode verlöten. Auf die Polarität braucht dabei nicht geachtet zu werden!

Abschliessend den Schrumpfschlauch (mindestens 3 cm) über die Lötstelle schieben und mit Heissluftpistole oder dem Lötkolben fest schrumpfen. Vor dem Einschalten der Spannung kurz warten bis die Lötstelle abgekühlt ist - Fertig!

Leuchtschnur Montage

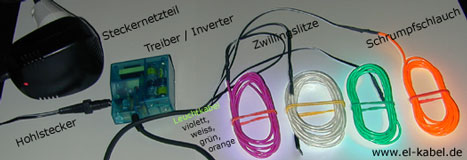

Zwischen Treiber und EL-Kabel kann eine gewöhnliche zweiadrige Litze mit beliebiger Länge gesetzt werden. Die Aneinanderreihung einzelner Leuchtschnur Abschnitte sowie eine sternförmige Verdrahtung ist problemlos möglich:

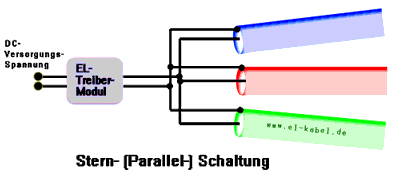

Leuchtschnur Sternschaltung

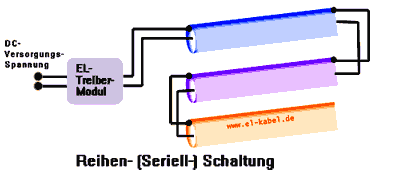

Leuchtschnur Reihenschaltung
