  Frage Q1: Was ist Elektrolumineszenz (EL)?

  • Bei der Lichterzeugung durch Lumineszenz wird allgemein eine eingespeiste Energie in sichtbares Licht umgewandelt. Elektrolumineszenz entsteht durch die direkte Anregung fluoreszierender Leuchtpigmente in einem elektrischen Wechselfeld. Da diese Energieumwandlung im Gegensatz zu einer LED ohne stromführenden pn-Übergang auskommt, wird kaum Wärme erzeugt. Der Einbau des "Kaltlichts" in Glas oder Kunststoffe ist ohne Probleme möglich - sogar das Einfrieren in einen Eisblock!

  Frage Q2: Was zeichnet das Leuchtkabel (EL-Kabel) aus?

  • Im Gegensatz zu Leuchtfolien bzw. Folienlampen auf der Basis der Dickschichttechnologie zeichnen sind EL-Kabel durch einen homogenen, rotationssymmetrischen Aufbau aus. Dadurch wird das Licht über den vollen Umfang (360 Grad) und auf der gesamten Länge des Kabels abgestrahlt. Das elektrische Feld wird zwischen dem zentralen Mittelleiter und zwei dünnen Aussenleitern erzeugt. Zwischen diesen beiden Elektroden befindet sich das leuchtfähige Substrat vergleichbar mit dem Dielektrikum eines Kondensators. ("Leuchtkondensator")

EL-Kabel Aufbau
  Frage Q3: Sind EL-Kabel dimmbar?

  • Ja, mit allen unseren Invertern die über eine externe DC-Spannung versorgt werden, kann die Helligkeit der Leuchtkabel geregelt werden. Dazu wird die Gleichspannung am Eingang des Inverters von ca. 50% der jeweiligen Nennspannung (6VDC) bis zu 100% (12VDC) für maximale Helligkeit eingestellt.

  Frage Q4: Der Inverter erzeugt einen Pfeifton

  • Die Eletrolumineszenz benötigt eine Wechselspannung mit einer Frequenz im Bereich zwischen 1 und 2kHz. Diese EL-Betriebsspannung wird im Inverter u.a. durch einen Transformator erzeugt dessen Windungen vibrieren und so den Pfeifton erzeugen.
    Zwei Möglichkeiten das Problem anzugehen:
    1) Vollständiges Ummanteln des Inverters mit Acryl aus dem Baumarkt (Silikon bleibt ohne Wirkung).
    2) Bei einem kritischem Einsatz z.B. im Wohnbereich sollte zwischen EL-Kabel und Inverter eine längere Zuleitung gesetzt und der Inverter etwas abseits montiert werden.

  Frage Q5: Wie können EL-Kabel befestigt werden?

  • EL-Kabel können auf jede Oberfläche geklebt, getackert oder genäht werden. Sie sind so flexibel, dass auch kleine Konturen wie Schriften nachgebildet werden können! Dabei sind die Kabel mechanisch hoch belastbar bis zu einer Streckkraft von 1kg in Längsrichtung!
    EL-Kabel sind vom Aufbau mit einem abgeschirmten Kabel aus dem Audiobereich zu vergleichen und können genau wie diese auf jede beliebige Länge zugeschnitten und gelötet werden.
    Das Löten der EL-Kabel wird auf der Seite Montage beschrieben.

  Frage Q6: Was sind die elektrischen Eigenschaften?

  • Gespeist werden die EL-Kabel durch eine sinusförmige Wechselspannung von ungefähr 100Veff bei einer Frequenz von ca. 1.5kHz. Die Stromaufnahme der Leuchtkabel liegt dann bei ca. 10mA pro Meter. Diese EL-Spannung wird optimal durch unsere Auswahl an Invertern mit Batteriebetrieb oder externer Versorgungsspannung erzeugt. Bei allen Elektrolumineszenz Produkten verkürzt intensive UV-Strahlung die Lebensdauer!
Download
Download Datenblatt
Leuchtkabel

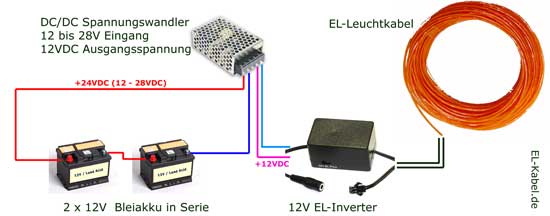

  Frage Q7: Grössere Projekte ohne Netzanbindung?
Akku Betrieb

  • Mit einer Kombination von 2 Autobatterien in Serienschaltung und einem elektronischen Spannungswandler lassen sich auch grössere Projekte im Aussenbereich oder weitab einer Steckdose viele Tage betreiben.

  Frage Q8: Was braucht man für eine Installation?
Netzteil-Treiber-Kabel

  • (1) Das Leuchtkabel, (2) Einen Inverter oder Batterie-Treiber, (3) Batterien oder ein Netzteil zum Betrieb an 230V.
    Dazu Lötmaterial, Schrumpfschlauch und Sekundenkleber, siehe auch Montage.
  Frage Q9: Wie sind die Versandkosten / Lieferzeiten?
